Motory RAY G2 jsou výkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s výbornými elektrickými vlastnostmi, propracovanou konstrukcí a výborným výrobním zpracováním. Představují velmi dobrou volbu pro pohon vašich rekreačně-sportovních modelů s výbornými výkonovými parametry, dobrou účinností a příznivou cenou. Jsou to nízkootáčkové motory s velkým točivým momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.
Systém označování motorů: CxxYY-zzzz |
C - střídavý motor s rotačním pláštěm ("outrunner", "oběžka") |
xx - průměr motoru v mm |
YY - délka motoru v mm |
zzzz - počet otáček na volt (ot./min na V), „KV“ |

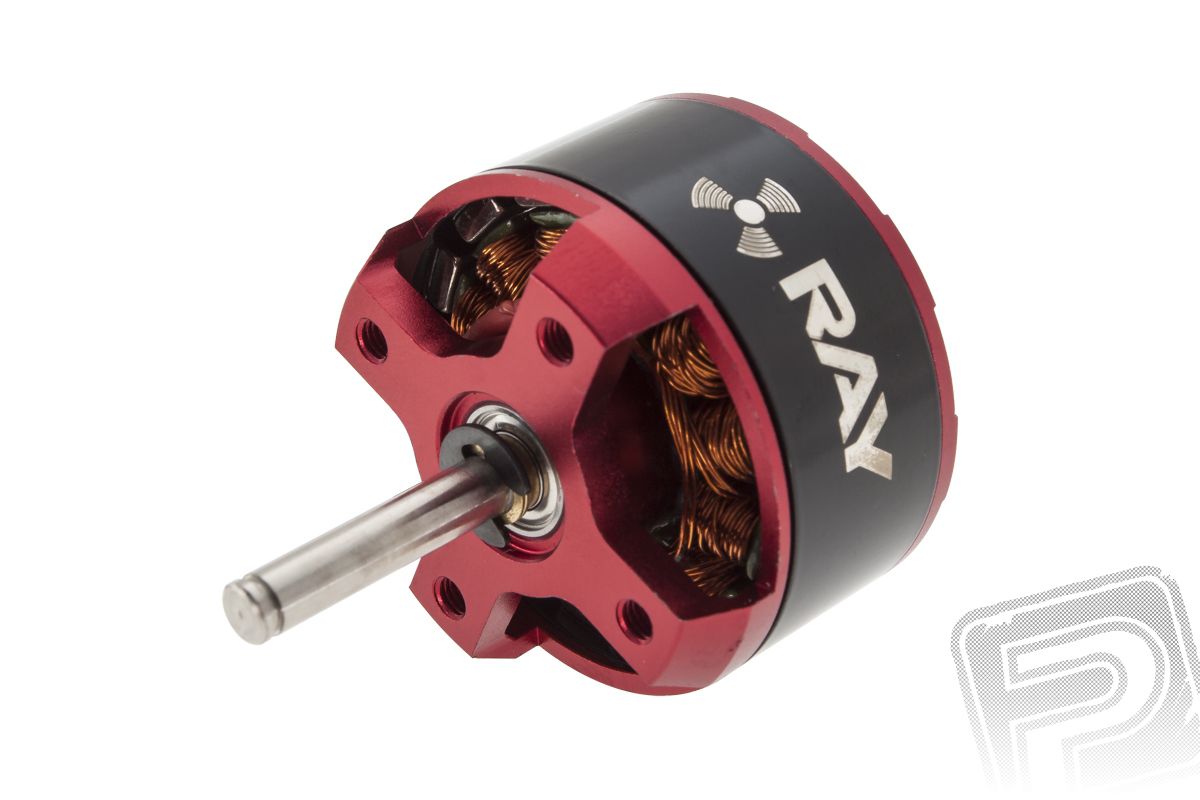

RAY G2 C3530-1050 je střídavý motor učený pro pohon menších modelů s letovou hmotností do 1200 g s napájením z dvoučlánkového nebo tříčlánkového akumulátoru Li-poly. Výborně se hodí pro modely velikosti jako je náš Robin II, Multiplex Easy Glider, Gemini a všeobecně modely pomalejší, 3D akrobaty, kde je vhodnější vrtule většího průměru s nižšími otáčkami.
Montáž motoru: RAY G2 C3530-1050 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte nejméně dva (protilehlé), nebo čtyři šrouby M3, které zasahují do čela motoru v rozmezí 4-5 mm. Otvory pro upevňovací šrouby v čele motoru jsou rozmístěny pravidelně o 90°na kružnici o průměru 25 mm. Motorová přepážka by měla být z 3-4 mm letecké překližky. Pro „obrácené“ umístění motoru můžete dokoupit sadu 3EA0182 RAY G2 sada pro zadní montáž C35xx (4 mm).
Sada motoru obsahuje: motor C3530-1050 s kabely s připájenými 3,5 mm zlacenými konektory, návod.
Napájení LiXX článků |
2 - 4 |
Otáčky na Volt [ot./min/V] |
1050 |
Max. výkon (30 s/3S LiPo) [W] |
330 |
Proud naprázdno [mA] |
900 |
Max. špičkový proud (30 s) [A] |
30 |
Průměr [mm] |
35 |
Délka [mm] |
30 |
Průměr hřídele [mm] |
4 |
Hmotnost [g] |
73 |
Počet pólů |
14 |
Časování [°] |
20 - 25 |
Regulátor [A] |
35 - 40 |
Větroň do hmotnosti [g] |
1200 |
Trenér do hmotnosti [g] |
1000 |
Akrobat do hmotnosti [g] |
850 |
3D do hmotnosti [g] |
750 |
Doporučená vrtule |
3S: 10x5” |
|
4S: 8x5” |
